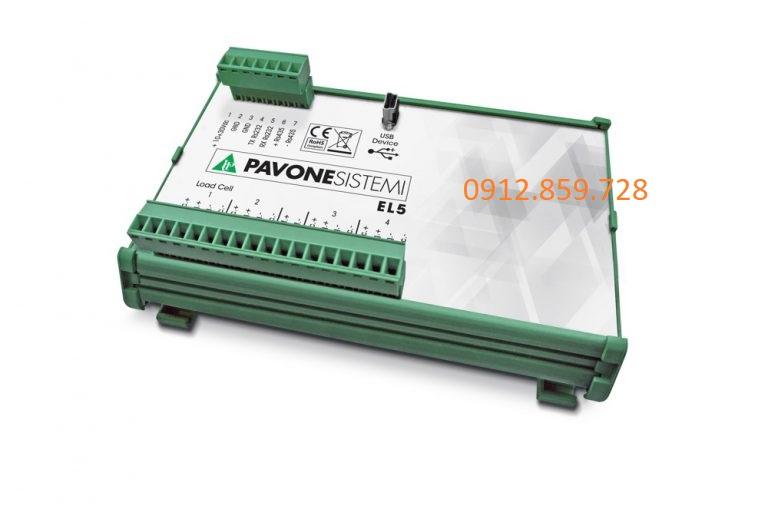

Bộ chuyển đổi loadcell kỹ thuật số EL5, xuất xứ Pavone-Italy

Bộ truyền giá trị trọng lượng EL5 kỹ thuật số hoàn toàn mới có thể được sử dụng trong bất kỳ hệ thống cân công nghiệp nào với mục đích điều khiển và giám sát. Tiện dụng, nhanh chóng, linh hoạt, phù hợp với hệ thống lên đến 8 cảm biến lực. Bộ chuyển đổi load cell kỹ thuật số EL5 có thể được cấu hình thông qua PC bằng phần mềm chuyên dụng hoặc trực tiếp từ Master thông qua giao thức truyền thông được sử dụng.
Các chức năng chính: chẩn đoán lỗi tại hiện trường và từ xa, chức năng mô phỏng lỗi và loại trừ cảm biến lỗi khỏi hệ thống cân và tự động hiệu chuẩn lại cảm biến lực mới.
EL5 có hai đầu vào nối tiếp: COM1: RS232 để cấu hình các tham số từ PC và COM2: RS485 với giao thức Modbut RTU hoặc Fieldbus (Profinet, Profibus, Canopen, Ethernet IP). EL5 có các khối thiết bị đầu cuối kiểu rắc cắm giúp lắp đặt dễ dàng. Giá trị về chất lượng, hiệu suất, giá cả và sự đơn giản đáng kinh ngạc, chắc chắn EL5 sẽ ngày càng xuất hiện nhiều tại hệ thông cân điện tử.

Các thông số cơ bản của bộ chuyển đổi load cell kỹ thuật số EL5:

• Điện áp cấp cho load cell: 5Vdc
• Dải đo: -3.9mV/V ~ +3.9mV/V
• Độ nhạy đầu vào: 0.02μV
• Tuyến tính đầu ra: <0.01% trên toàn dải
• Độ trôi bởi nhiệt độ: 0.0003% trên toàn dải/ °C
• Bộ chuyển đổi A/D: 24 bit
• Độ phân giải nội: trên 8.000,000 điểm
• Tốc độ lấy mẫu: 25 ÷ 400 Hz (4 load cells)
• Dải lọc: 0.25 Hz to 25 Hz
• Nguồn cấp: 12-24 Vcc ± 15% – công suất tiêu thụ 3 W
• Nhiệt độ làm việc: -10 / +50 °C
• Cổng truyền thông nối tiếp: 1 USB + 1 RS232C + 1 RS485
• Lựa chọn với bus trường: Ethernet 10/100 (with TCP, Modbus/TCP, UDP, IP, ICMP, ARP protocols), Profibus DP, Profinet, Ethernet/IP, Ethercat, CANopen
• Bộ xử lý: 32 bit ARM Cortex M0+, 128KB , lập trình qua cổng USB
• Kích thước: 98 x 90 x 40 mm (L x H x D)
