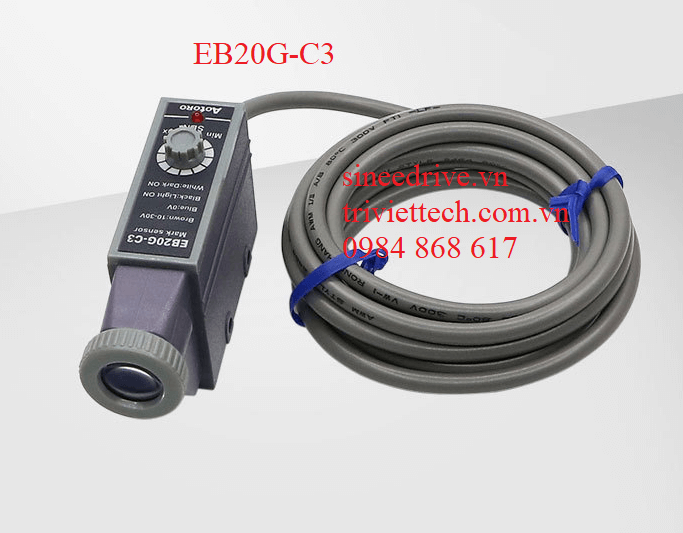

Cảm biến EB20G-C3-Cấu tạo và nguyên lý hoạt động

Trí Việt Tech chuyên cung cấp các sản phẩm tự động hóa: Biến tần, PLC, HMI, cảm biến EB20G-C3 thiết bị tự động hóa cùng dịch vụ sửa chữa bảo trì hoàn hảo, vui lòng liên hệ 0984 868 617

1. Thông tin đặt hàng cảm biến Aotoro EB20G-C3

2. Thông tin kĩ thuật EB20G-C3

• Model cảm biến EB20G: EB20G-C3, EB20G-C4, EB20R-C3, EB20R-C4
• Khoảng cách bắt màu: 12mm ± 2mm
• Thời gian đáp ứng: 0.2ms
• Nguồn phát: Đèn LED xanh, LED đỏ
• Điểm sáng bắt màu: 1.5mm - 0.5mm
• Nguồn cấp EB20G-C3: 10 - 30VDC
• Điện năng tiêu thụ: Lớn nhất 30mA
• Điều khiển đầu ra: Lớn nhất 200mA
• Sai số điện áp: Lớn nhất 1.5V
• Chức năng bảo vệ: Bảo vệ ngắn mạch, bảo vệ đấu sai
• Trạng thái đầu ra:
  • C3: Out 0V đèn sáng + tối bật
  • C4: Chọn tín hiệu đèn sáng + tối điều khiển bằng tín hiệu điều khiển
• Vật liệu cách điện: nhỏ nhất 50mΩ
• Cường độ điện môi: 1500VAC 50/60Hz trong 1 phút
• Cường độ ánh sáng xung quanh: Ánh sáng mặt trời lớn nhất 10000LX, ánh sáng đèn lớn nhất 3000LX
• Nhiệt độ hoạt động: -25ºC - 70ºC trong điều kiện không đóng băng
• Độ ẩm môi trường: 35 - 85% RH
• Cấp bảo vệ: IP65
• Vật liệu cấu tạo: Nhựa ABS

3. Cài đặt và hiệu chỉnh độ nhạy

• Cố định tốt cảm biến màu EB20G-C3 và bật nguồn điện, sau đó điều chỉnh cẩn thận vị trí lắp đặt sao cho điểm sáng chiếu lên vật liệu được phát hiện rõ ràng và sáng hơn!
• Độ nhạy của cảm biến EB20G liên quan đến điều kiện của bề mặt vật liệu hay phản xạ khuếch tán với ánh sáng. Độ nhạy của cảm biến còn bị ảnh hưởng do tỷ lệ tương phản của mã màu với màu nền
• Nếu bề mặt vật liệu là gương và hiệu quả bắt màu không được tốt lắm thì nên điều chỉnh độ dốc của cảm biến và bề mặt vật liệu.

4. Phương pháp điều chỉnh cảm biến EB20G-C3

• Nếu màu cần bắt là màu đậm thì màu nền là màu nhạt
• Bước 1: Di chuyển điểm sáng của cảm biến ra màu nền ngoài điểm bắt màu, xoay núm điều chỉnh độ nhạy theo chiều ngược kim đồng hồ về vị trí nhỏ nhất. Sau đó xoay núm điều chỉnh từ từ theo chiều kim đồng hồ sang trang thái sáng đèn, đảm bảo vị trí núm xoay ở điểm A.
• Bước 2: Di chuyển điểm sáng của cảm biến EB20G-C3 vào vị trí màu cần bắt, lúc này đèn báo sẽ tắt. Sau đó xoay từ từ núm điều chỉnh theo chiều kim đồng hồ đến khi đèn báo sáng lên, đảm bảo vị trí núm điều chỉnh ở vị trí B, nếu đèn báo không sáng thì xoay núm điều chỉnh về vị trí max. Lúc này điểm B ở vị trí max
• Bước 3: Sau đó điều chỉnh núm xoay về vị trí C giữa 2 điểm A và B. Khoảng cách điểm A và B càng xa nhau, quang sai màu càng lớn thì khả năng phát hiện càng ổn!

5. Những lưu ý khi sử dụng cảm biến EB20G-C3

• Không sử dụng cảm biến EB20G trong môi trường dễ cháy nổ, ở nơi có rung động hoặc chấn động trực tiếp tác động tớ cảm biến
• Không sử dụng cảm biến trong môi trường có độ ẩm cao có thể xảy ra hiện tượng ngưng tụ, và ở nơi có khí ăn mòn
• Đảm bảo trước khi cấp nguồn điện áp cấp nguồn nhỏ hơn hoặc bằng điện áp cấp tối đa
• Trong trường hợp cáp cấp nguồn và tín hiệu đặt chung với dây động lực có thể gây nhiễu nên được che chắn bảo vệ hoặc tách riêng
• Cáp nguồn và tín hiệu tối đa nên nhỏ hơn 100m, và không nên dùng lực quá mạnh khi kéo dây
• Không nên đặt lực quá mạnh lên cảm biến vì có thể ảnh hưởng tớ khả năng kháng nước của nó
• Thời gian đáp ứng của cảm biến khoảng 100ms, vậy nên khi nó được kết nối với tải thì nên cấp nguồn cảm biến trước. Trước khi cấp nguồn điện cho tải
• Khi tắt điện thì nên tắt nguồn điện của tải trước khi tắt nguồn cảm biến để tránh điện áp ngược

6. Liên hệ mua cảm biến EB20G-C3

Tài liệu tiếng anh cảm biến EB20G-C3: Hướng dẫn sử dụng cảm biến EB20G-C3

Nếu bạn đang có nhu cầu cần mua hay báo giá cảm biến EB20G-C3, thiết bị tự động hóa hoặc cần tư vấn thêm thì hãy liên hệ ngay với chúng tôi để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé!
