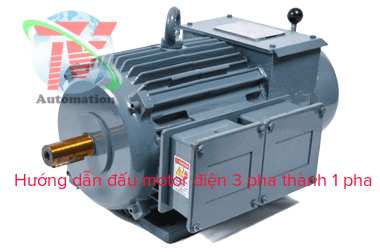

Hướng dẫn đấu motor điện 3 pha thành 1 pha

Hướng dẫn đấu motor điện 3 pha thành 1 pha

• Cách đấu motor 3 pha thành 1 pha hoạt động tốt trong trường hợp nếu bạn có động cơ 3 pha trong khi đó nguồn điện cấp chỉ có nguồn 1 pha, bạn đang phân vân đấu động cơ 3 pha vào mạng điện gia đình 220v. Trong bài viết này TRIVIETTECH sẽ chia sẽ những kiến thức quan trọng mà chúng tôi sử dụng nó trong trường hợp “khẩn cấp” để sử dụng motor điện 3 pha ở lưới điện 1 pha.

Xem thêm :

• • Động cơ điện và ứng dụng
  • Biến tần là gì?

1. Khái quát chung

• Trên thực tế, Động cơ 3 pha có thể làm việc ở lưới 1 pha như động cơ 1 pha khi dùng tụ điện mở máy động cơ có thể đạt đến 80% công suất định mức. Tuy nhiên người ta thường áp dụng với động cơ 3 pha công suất nhỏ dưới 2KW . Khi đó mỗi động cơ cần phải chọn cho 1 sơ đồ và trị số tụ điện cho phù hợp.

2. Nguyên tắc chuyển đổi

•  Điện áp định mức trên cuộn dây không đổi
•  Phải đặt 1 trong 2 cuộn dây pha thành cuộn làm việc cuộn còn lại thành cuộn khởi động
• Trị số tụ điện phải chọn sao cho góc lệch pha giữa dòng điện cuộn làm việc và khởi động đạt 90°.

2.1. Nguyên lý chuyển đổi

• Theo nguyên tắc trên tuỳ theo điện áp nguồn và điện áp định mức của cuộn dây pha mà ta chọn 1 trong 4 sơ đồ sau :
  • Sơ đồ hình 1 và hình 3 áp dụng cho trường hợp điện áp lưới UL =UphaĐC
  • Sơ đồ hình 2 và hình 4 áp dụng cho trường hợp điện áp lưới UL =UdâyĐC

2.2. Ví dụ thực tế

• Một động cơ 3pha có nhãn hiệu △/Y – 220/380v
  • Nếu điện áp nguồn cung cấp cho động cơ là 220v sau khi đấu thành 1pha thì ta chọn sơ đồ hình 1 và hình 3.
  • Nếu điện áp nguồn cung cấp cho động cơ là 380v sau khi đấu thành 1pha thì ta chọn sơ đồ hình 2 và hình 4.

3. Tính toán chọn tụ điện

• Tính toán tụ điện làm việc(tụ ngậm)

• Trong đó :
  • Ipha là dòng điện định mức của động cơ
  • UL là điện áp nguồn 1pha mà động cơ sẽ hoạt động khi đấu 1pha
  • k là hệ số tính toán phụ thuộc vào từng sơ đồ đấu dây cụ thể
    • Sơ đồ hình 1 : k = 4800
    • Sơ đồ hình 2 : k = 2800
    •  Sơ đồ hình 3 : k = 1600
    • Sơ đồ hình 4 : k = 2740
•  Tính điện áp tụ điện làm việc : UC > 1.5 UL
• Tính điện dung tụ điện khởi động : Ckđ =(2-3)CLV (bằng 2 đến 3 lần)

4. Tính toán theo kinh nghiệm thực tế

• Với những động cơ chạy lưới 220v thì 1kw phải có CLV= 65 mF
• Ví dụ : Động cơ 3pha 220/380v, 0,6kw đấu lại chạy 1pha 220v thì phải dùng tụ điện có điện dung :
  • CLV = 70x 0,6 = 39 mF
  • Ckđ =(2-3)CLV = (78-117)mF
• Ví dụ : Một động cơ 3pha công suất 1kw điện áp 220/380v dòng điện 4.2/2.4A. Hãy đấu lại để sử dụng ở mạng 1pha 220v.
  • Nếu theo kinh nghiệm CLV = 65 mF
  • Ckđ =(2-3)CLV = (130-195)mF
  • Hai tụ này là tụ dầu có Uc > 380v theo công thức ta chọn sơ đồ hình 1 và hình 3
  • Hình 1 :

• • Hình 3 :

5. Cách kết nội tụ

• Động cơ 3 pha thường được kết nối theo 2 cách là kết nối sao và kết nối tam giác. Do đó để đơn giản hóa việc chuyển chuyển đổi động cơ 3 pha sử dụng lưới điện một pha tôi sẽ hướng dẫn cách kết nối chỉ cần 1 tụ điện thường trực với động cơ 3 pha để nó hoạt động với điện áp 1 pha, cách đảo chiều quay động cơ, ước tính, tính toán điện dung của tụ điện thích hợp.

5.1. Kết nối tụ với động cơ đấu tam giác

• Lắp đặt tụ với kết nối tam giác như hình vẽ dưới đây.
  Ký tự * –> thay đổi kết nối giữa đầu nối sao của tụ điện cho phép đảo chiều quay của động cơ.

5.2. Kết nối tụ với động cơ đấu sao

• Lắp đặt tụ với kết nối hình sao như hình vẽ dưới đây.
  Ký tự * –> thay đổi kết nối giữa đầu nối sao của tụ điện cho phép đảo chiều quay của động cơ.

5.3. Cách chọn giá trị tụ

• Điều này tương đối quan trọng vì nếu chúng ta chọn tụ điện có điện dung không phù hợp tức quá thấp hay quá cao sẽ ảnh hưởng đến hiệu suất của động cơ và có thể làm cháy cuộn dây động cơ .
• Dưới đây là bảng tham khảo giá trị điện dung của tụ điện. chúng ta phải xem xét kỹ điện áp làm việc cũng như điện áp kết nối để tránh làm hư hỏng động cơ hay bản thân tụ điện.

Trên đây là toàn bộ nội dung bài viết " Hướng dẫn đấu motor điện 3 pha thành 1 pha "
