Khái quát về cảm biến chênh áp
1. Cảm biến chênh áp là gì?

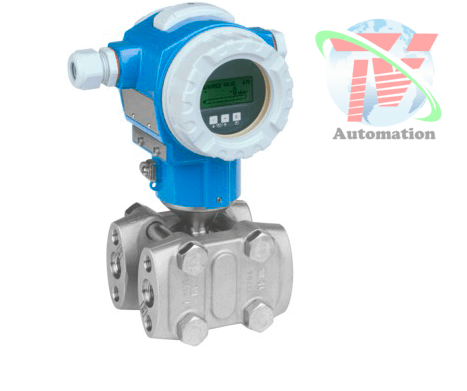

- Cảm biến chênh áp là một trong các cảm biến dùng để đo áp suất đặc biệt nhất vì thiết bị này có thể đo được thông số áp suất ở hai khu vực khác nhau để đánh giá và so sánh về độ chênh lệch áp suất.
- Dựa vào sự chênh lệch của áp suất này mà nhà nghiên cứu hay người làm trong hàng hải có thể tính toán được tương đối về độ sâu của mực nước, độ cao của chất lỏng, áp suất của quạt hút hay lưu lượng gió của khu vực này với khu vực khác.
- Trên thị trường hiện nay có rất nhiều hãng sản xuất máy cảm biến chênh áp nhưng nổi tiếng nhất, chiếm thị phần lớn nhất và được sử dụng nhiều nhất chính là máy cảm biến chênh áp của Rosemount, Yokogawa, Endress Hauser và Georgin.
2. Nguyên lý hoạt động cảm biến chênh áp
- Cảm biến chênh áp sẽ có hai đường dẩn áp suất vào được đánh đấu (+) và (–) tương ứng HIGH và LOW. Áp suất lớn sẽ vào phần (+) và áp suất nhỏ sẽ vào (–).
- Bên trong cảm biến chênh áp là một lớp màng có chứa các điện cực được sắp xếp nằm gọn gàng. Khi những lớp mang này bị biến dạng sẽ dẫn tới sự thay đổi của điện áp trên các điện cực này.
- Khi có sự tác động vào thì lớp màng lúc này sẽ dịch chuyển qua trái hoặc qua phai tùy theo độ lớn của áp lực đưa vào sẽ tương ứng với sự chênh áp là dương hay âm. Giá trị chênh này biểu thị sự chênh lệch áp suất ở giữa hai đầu vào của áp cao và áp thấp, giá trị này sẽ được chuyển đổi thành dòng điện có độ lớn từ 4 – 20mA tùy theo cách mà người dùng đã cài đặt cho cảm biến áp suất.
3. Ứng dụng
- Cảm biến chênh áp cầu thang dùng để đo mức độ chênh áp giữa áp suất hành lang và áp suất tại cầu thang thoát hiểm hay còn gọi cách khác đó là cảm biến chênh áp gió. Các chung cư có thiết kế áp suất tại cầu thang luôn lớn hơn so với áp suất tại hành lang. Khi có hỏa hoạn xảy ra, do áp suất cầu thang lớn hơn nên khói không thể bay vào khu vực thang bộ giúp người thoạt hiểm không bị ngạt.
3.1. Ứng dụng trong tòa nhà
- Thiết bị cảm biến chênh áp cầu thang giúp chuyển đổi tín hiệu về chênh lệch áp suất thành những tín hiệu 0-10V hoặc 4-20mA. Mục đích của nó là để giám sát quá trình chênh lệch áp suất trong các khoảng chênh lệch làm việc từ 0 – 25 Pa hoặc 0 – 50 Pa hoặc 0 – 100 Pa, 0 – 250 Pa,… 0 – 5000 Pa. Cảm biến chênh áp này được sử dụng phổ biến nhất trong công nghiệp và xây dựng, đặc biệt là với xây dựng nhà cao tầng.
- Cảm biến dùng để đo mức chênh áp cầu thang được ứng dụng nhiều và phổ biến trong hoạt động giám sát trạng thái về chênh lệch áp suất, chênh lệch áp suất cầu thang hay điều khiển phòng sạch,… trong những hệ thống quạt thông gió của hệ thống điều hòa không khí bao gồm AHU, PAU.
- Thiết bị này sẽ giám sát về thực trạng chênh lệch áp suất, giúp cho không khí lưu thông được theo những điều chỉnh, yêu cầu và chức năng của hệ thống. Hơn nữa, cảm biến chênh áp cầu thang còn mang chức năng quan trọng đó là cảnh báo khi có sự thay đổi áp suất không khí mỗi khi xảy ra sự cố về khói cháy nhằm khắc phục được sự cố sớm nhất.
3.1 Ứng dụng trong phòng cháy
- Chúng ta đều biết rằng trong các đám cháy ở những tòa nhà cao tầng thì nguyên nhân gây nên thương vong lớn nhất là do ngạt khói từ những đám cháy. Khói và lửa lan ra nhanh chóng khắp các tòa nhà. Khói làm cho con người ta nhanh chóng bị kiệt sức, tinh thần hoảng loạn, trì trệ, không tìm thấy đường lối thoát hiểm và dẫn đến hậu quả là tử vong.
- Để giải quyết bài toán về cháy trong các tòa cao tầng trên thì hệ thống các cầu thang thoát hiểm đã được ra đời. Và để cho hệ thống này được hoạt động hiệu quả thì cần phải có quạt tăng áp cầu thang. Tác dụng của nó chính là đẩy khói ra khỏi những lối thoát hiểm của cả tòa nhà. Vì vậy ta phải tạo ra áp suất nhân tạo trong cầu thang để không cho phép khói có thể xâm nhập.
- Vậy nguyên lý hoạt động đơn giản của cảm biến chênh áp cầu thang là gì? Khi xảy ra sự có cháy, mọi người đều cố gắng tìm và chạy vào hệ thống cầu thang thoát hiểm và đồng thời còi báo cháy từ các cảm biến và hệ thống đã tự động được kích hoạt khi cảm nhật được khói lửa. Lúc này hệ thống quạt chênh áp cầu thang sẽ hoạt động dựa vào áp suất đo được của cảm biến chênh áp cầu thang. Thiết bị cảm biến áp suất gió và các tín hiệu cài đặt áp suất được khởi động trong buồng thang thoát hiểm.
