Lập trình High Speed Counter PLC Delta

Lập trình High Speed Counter PLC Delta

1. Đặt vấn đề

• High Speed Counter (HSC) là bộ đếm tốc độ cao, được sử dụng để đếm những sự kiện xảy ra với tần số lớn mà các bộ đếm thông thường trong PLC không đếm được. VD: Tín hiệu xung từ encoder, cảm biến...

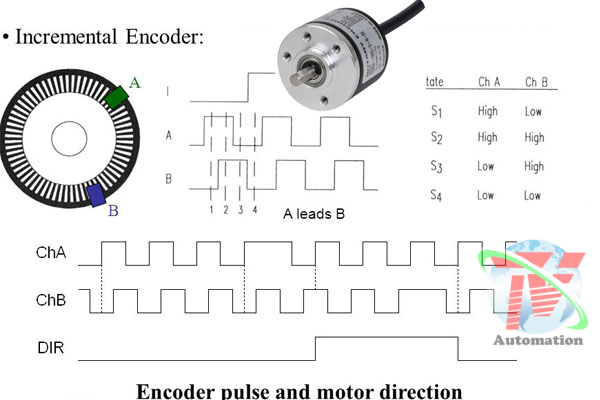

• Đối với encoder có 2 kiểu tín hiểu khi đọc về PLC :
  • Đọc xung đơn A,B hoặc Z
  • Đọc xung kép AB
• Để có thể đọc được loại xung có tần số cao, chúng ta cần khai báo chương trình trong PLC, trong khuôn khổ bài viết : "Lập trình high speed counter plc delta" chúng ta cùng thiết lập HSC của PLC DVP-SS2.

2. Sơ đồ kết nối phần cứng

2.1. Phần cứng encoder

• Nguồn cấp encoder nên chọn 24VDC để có thể tương thích khi ghép nối với plc, nếu nguồn encoder khác 24VDC thì cần có board chuyển đổi để chuyển đổi tín hiệu đầu ra về 24VDC

2.2. Sơ đồ kết nối PLC và encoder

• Trong bài viết này chúng ta đọc xung pha A, pha B bằng 2 chân tốc độ cao X0,X1

2.3. Thiết lập thông số trong phần mềm

• Chế độ đếm 2 pha đếm, ngõ vào A - X0, B - X1
• PLC run sẽ kích hoạt HSC
• Chế độ đếm cho phép đếm hai đầu vào X0,X1 tương ứng với pha A, pha B để có thể xác định chiều thuận nghịch của encoder.

2.4. Chương trình

• Thay đổi sơ đồ phần cứng (đảo pha A và pha B) nếu muốn quy định chiều đếm thuận, nghịch
• Số xung sẽ cộng dồn hoặc trừ vào ô nhớ D1022, từ dữ liệu xung và độ phân giải của encoder(360, 1000, 2000 p/r) chúng ta có thể thao tác xử lý dữ liệu và tính toán.

3. Ứng dụng thực tế

• Ứng dụng cho các ứng dụng điều khiển vị trí, điều khiển đo tốc độ, tính toán chiều dài.
• Ứng dụng cho máy cắt giấy, máy chấn tôn theo tọa độ, máy cắt tôn

Trên đây là toàn bộ bài viết : "Lập trình High Speed Counter PLC Delta"
