Lệnh phát xung tốc độ cao PLC OMRON

Lệnh phát xung tốc độ cao PLC OMRON

1. Yêu cầu cơ bản về phần cứng plc Omron

• PLC cần hỗ trợ đầu ra loại transistor, đó là yêu cầu cơ bản đầu tiên của hầu hết các loại PLC
• Ngoài ra PLC phải hỗ trợ phát xung tốc độ cao. Một số loại plc Omron mặc dù hỗ trợ đầu ra transistor nhưng cũng không hỗ trợ lệnh phát xung tốc độ cao.
• Giới thiệu cơ bản về bộ đếm xung tốc độ cao trên plc omronTrong bài trước thì các bạn đã tham khảo qua về khái niệm bộ đếm trong plc omron, tuy nhiên counter loại thường chỉ đếm được những loại xung với tốc độ rất thấp khi dùng để đếm một số xung tốc độ cao như encoder thì sẽ không chính xác.
• Thường để đếm những loại xung tốc độ cao thì chúng ta phải sử dụng bộ đếm xung tốc độ cao.
• Đối với bộ đếm xung tốc độ cao chỉ hỗ trợ đếm xung từ ngõ vào của plc, tùy mỗi dòng plc khác nhau mà tốc độ đếm xung tôi đa có thể từ 50Khz đến 100Khz.

2. Cấu trúc câu lệnh (Lệnh phát xung tốc độ cao PLC OMRON)

Cú pháp lệnh :

• PLS2 #P #M #S #F

• #P Ngõ ra phát xung :
  • #0000 ngõ ra phát xung 100.00
  • #0001 ngõ ra phát xung 100.01
• #M Chế độ đầu ra
  •
• #S Giá trị tăng giảm tốc xung, tần số xung, số xung phát...
  •
• #F Tần số xung bắt đầu

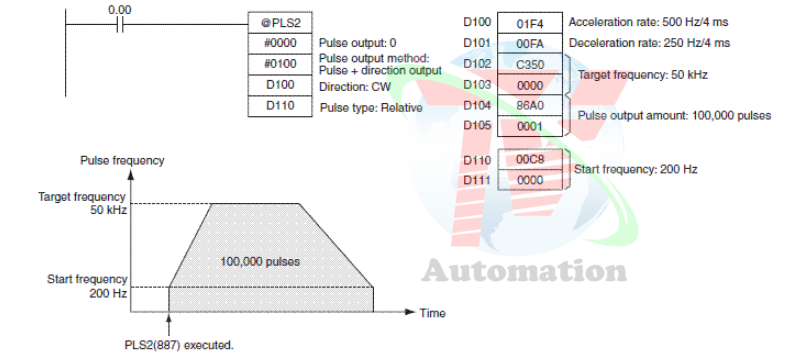

3. Chương trình mẫu

• D100 ô nhớ tăng tốc xung 500Hz/4ms
• D101 ô nhớ giảm tốc xung 250Hz/4ms
• D102-D103 Tần số xung 50kHz
• D104-D105 Số lượng xung 100,000 xung
• D110-D111 Tần số xung bắt đầu phát
• Cờ A280.03 báo hoàn thành phát xung
• P_On là bit luôn on để duy trì lệnh đếm xung tốc độ cao đếm liên tục
• Lệnh đếm xung tốc độ cao PRV(881) có 3 tham số như sau: #10 là quy định bộ counter được sử dụng ở đây #10 có nghĩa là counter 0, #0 tiếp theo là cài đặt chức năng cho quá trình đọc xung, D100 là vùng nhớ chứa giá trị xung đếm được.
• A531.00 là bit dùng để reset bộ counter, khi W0.00 chuyển trạng thái từ off=>on thì giá trị đếm được lưu ở D100 sẽ bị reset về 0.
