Máy biến áp, cấu tạo, nguyên lý hoạt động

Máy biến áp, cấu tạo, nguyên lý hoạt động

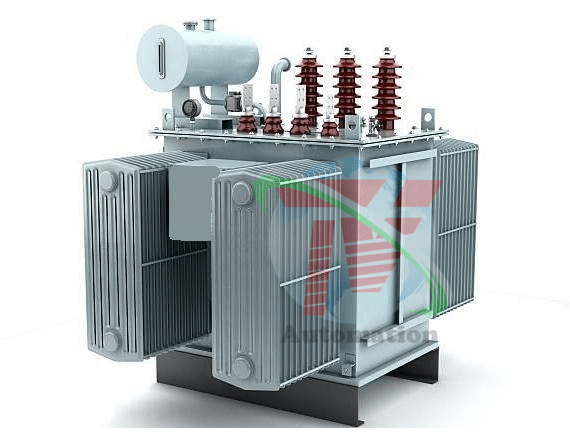

1. Máy biến áp là gì?

• Máy biến áp có chức năng biến đổi điện áp xoay chiều. Nó có thể tăng hoặc giảm mức điện áp ban đầu tùy theo cấu tạo của nó. Máy biến áp ngày nay thường được gọi với tên ngắn gọn là biến áp. Hiểu một cách chính xác, máy biến áp là một thiết bị điện từ loại tĩnh. Làm việc theo nguyên lý cảm ứng điện từ, biến đổi một hệ thống dòng điện xoay chiều ở điện áp này thành một hệ thống dòng điện xoay chiều ở điện áp khác với tần số không thay đổi. Hay ta có thể hiểu một cách đơn giản hơn, máy biến áp là thiết bị điện dùng cảm ứng điện từ để truyền, đưa năng lượng hoặc tín hiệu điện xoay chiều giữa các mạch điện theo một nguyên lí nhất định. Đôi khi hay có sự nhầm lẫn về chức năng của máy biến áp. Trên thực tế máy biến áp chỉ làm nhiệm vụ truyền tải hoặc phân phối năng lượng chứ không làm biến đổi năng lượng.
• Hiện nay người sử dụng có nhu cầu sử dụng các máy móc, thiết bị hiện đại từ nước ngoài về. Với nhiều máy móc được sản xuất ở nước ngoài thường có những mức điện áp định mức khác nhau không giống với mức điện áp phổ biến ở Việt Nam. Như vậy muốn sử dụng những chiếc máy móc nhập ngoại này cần phải sử dụng đến những chiếc máy biến áp. Qua đó ta thấy được vai trò không thể thiếu của những chiếc máy biến áp trong các hệ thống sử dụng nhiều máy móc.

2. Cấu tạo máy biến áp

• Máy biến áp có cấu tạo chung gồm 3 bộ phận chính :
  • Lõi thép kĩ thuật điện
  • Dây quấn
  • Vỏ máy biến áp

2.1. Lõi thép

• Lõi thép gồm có trụ và gông. Trụ là phần để đặt dây quấn còn gông là phần nối liền giữa các trụ để tạo thành một mạch từ kín. Lõi thép của máy biến áp được chế tạo từ nhiều lá sắt mỏng ghép cách điện với nhau và thường được chế tạo bằng các vật liệu dẫn từ tốt. Lõi thép có chức năng dẫn từ thông đồng thời làm khung để đặt dây cuốn. Đối với các loại biến áp dùng trong lĩnh vực thông tin, tần số cao thường được cấu tạo bởi các lá thép permalloy ghép lại.

2.2. Dây quấn

• Dây quấn : thường được chế tạo bằng đồng hoặc nhôm bên ngoài bọc cách điện để nhận năng lượng vào và truyền năng lượng ra. Với biến áp quấn bằng dây đồng thì sẽ dẫn điện tốt hơn, tránh được ô xi hóa, tăng tuổi thọ của biến áp. Phần có nhiệm vụ nhận năng lượng vào nối với mạch điện xoay chiều được gọi là cuộn dây sơ cấp, còn phần có nhiệm vụ truyền năng lượng ra nối với tải tiêu thụ được gọi là cuộn dây thứ cấp. Số vòng dây ở hai cuộn phải khác nhau, tuỳ thuộc nhiệm vụ của máy mà có thể N1 > N2 hoặc ngược lại.

2.3. Vỏ máy biến áp

• Tùy theo từng loại máy biến áp mà chúng được làm bằng các chất liệu khác nhau. Chúng thường được làm từ nhựa, gỗ, thép, gang hoặc tôn mỏng, có công dụng để bảo vệ các phần tử của máy biến áp ở bên trong nó, bao gồm: nắp thùng và thùng. Nắp thùng để đậy trên thùng.

3. Phân loại máy biến áp

• Theo cấu tạo ta sẽ phân chia thành :
  • Máy biến áp một pha
  • Máy biến áp ba pha
• Theo chức năng :
  • Máy biến áp hạ thế
  • Máy biến áp tăng thế
• Theo cách thức cách điện :
  • Máy biến áp lõi dầu
  • Máy biến áp lõi không khí
• Theo sự liên kết cuộn dây :
  • Máy biến áp tự ngẫu
  • Máy biến áp cách ly

Trên đây là toàn bộ nội dung bài viết : "Máy biến áp là gì?, cấu tạo, nguyên lý hoạt động"
