Bo mạch kép điều khiển van tỷ lệ aravin APCV-V1.4-d

Product Description

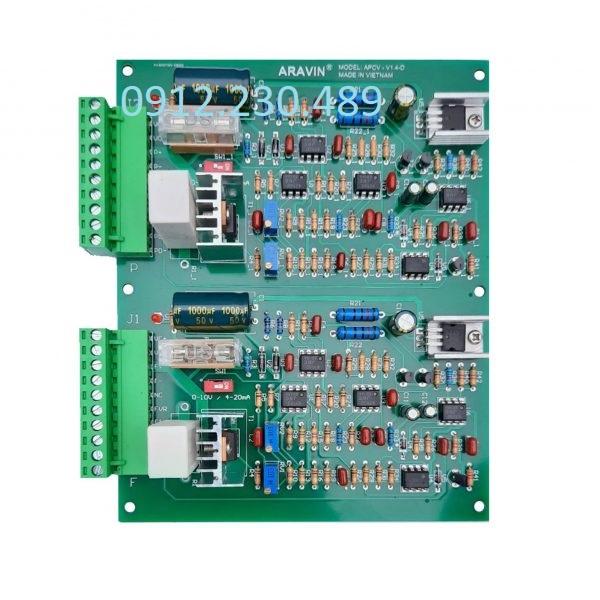

APCV-V1.4-D Bo mạch kép điều khiển van tỷ lệ ARAVIN^®  chuyên dùng cho van tỷ lệ thủy lực hoặc khí nén với thiết kế 2 kênh điều khiển độc lập, 1 kênh P cho van áp suất và 1 kênh F cho van lưu lượng. Mỗi kênh sẽ có các thông số kỹ thuật khác nhau, khách hàng nên lắp đúng van để đảm bảo bo mạch hoạt động đúng tính năng được thiết kế. Bo mạch có đầy đủ các tín hiệu đầu vào điều khiển dạng analog như: điện áp, dòng điện, chiết áp.
Một đầu vào logic được tích hợp sẵn, giúp bạn thao tác mở van nhanh bằng 1 tiếp điểm khô (không điện), giá trị mở van ở chế độ này tác động khi đóng tiếp điểm chân PD+ và PD-, FD+ và FD- tương ứng với giá trị mở van lớn nhất của bo mạch.
Bo mạch làm việc ở 2 điện áp 24V DC và 36V DC, đáp ứng được dải làm việc của các van tỷ lệ phổ biến trên thị trường.

*** Thông số kỹ thuật:
Nguồn cấp 24/36V DC
Dòng điện ra cực đại 2A
Đầu vào điện áp điều khiển 0 ÷ +10V DC
Đầu vào dòng điện điều khiển 0 ÷ 20/ 4 ÷ 20mA DC
Đầu vào chiết áp điều khiển 2-10kΩ
Trở kháng đầu vào: điện áp: 300kΩ, dòng điện: 470Ω
Nhiệt độ làm việc 0-50°C (32-122°F)
Kích thước hộp D x R x C (mm) 250 x 165 x 60
Trọng lượng cả vỏ hộp và phụ kiện (g) 300
