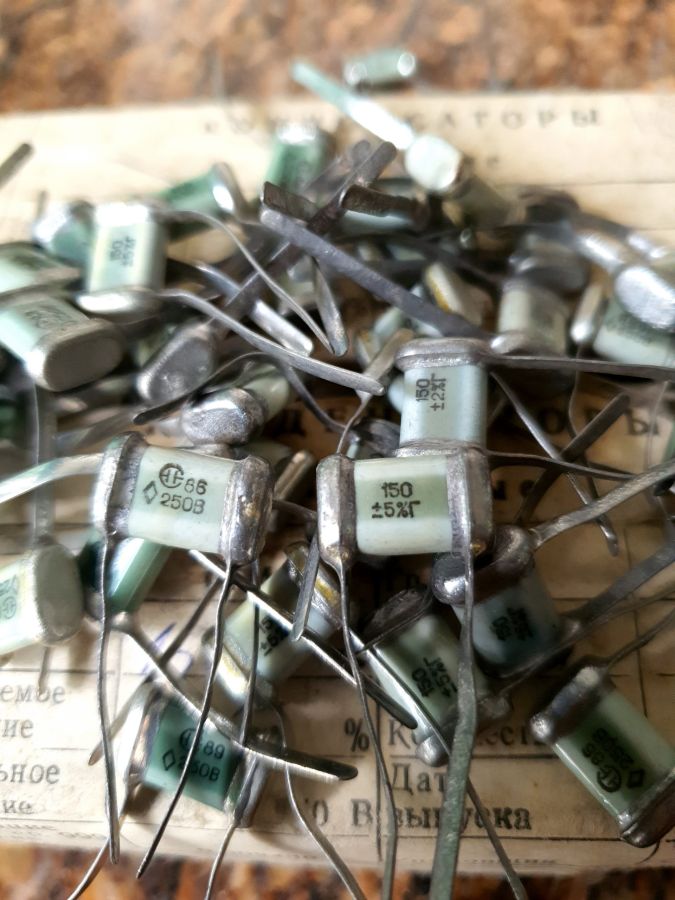

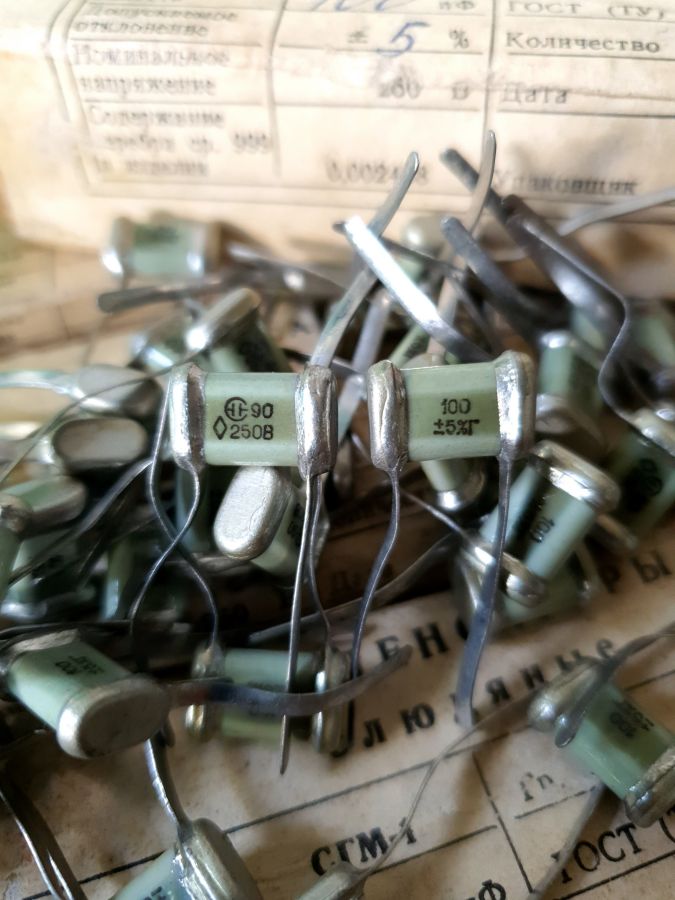

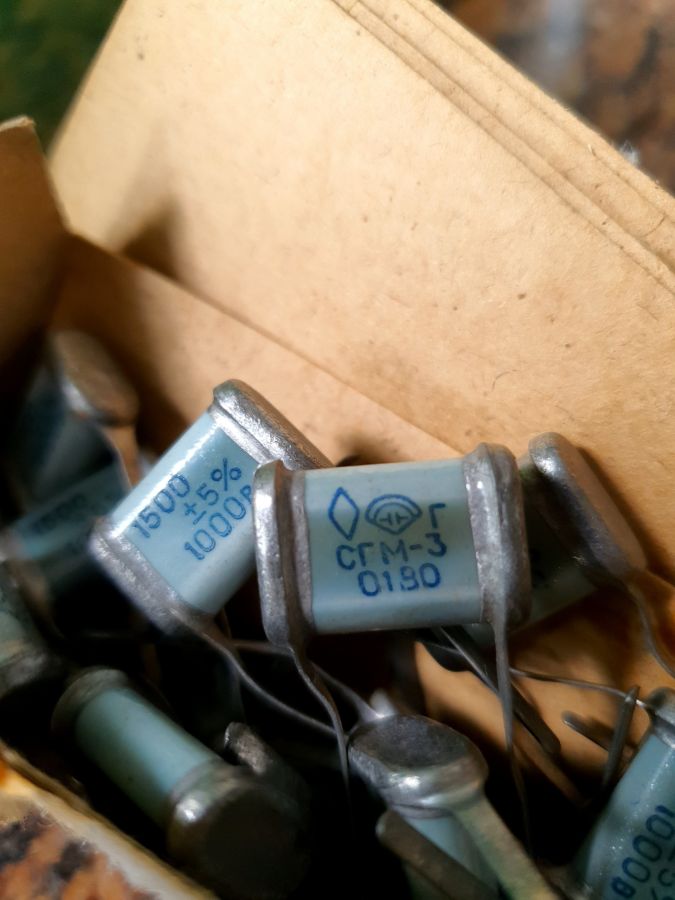

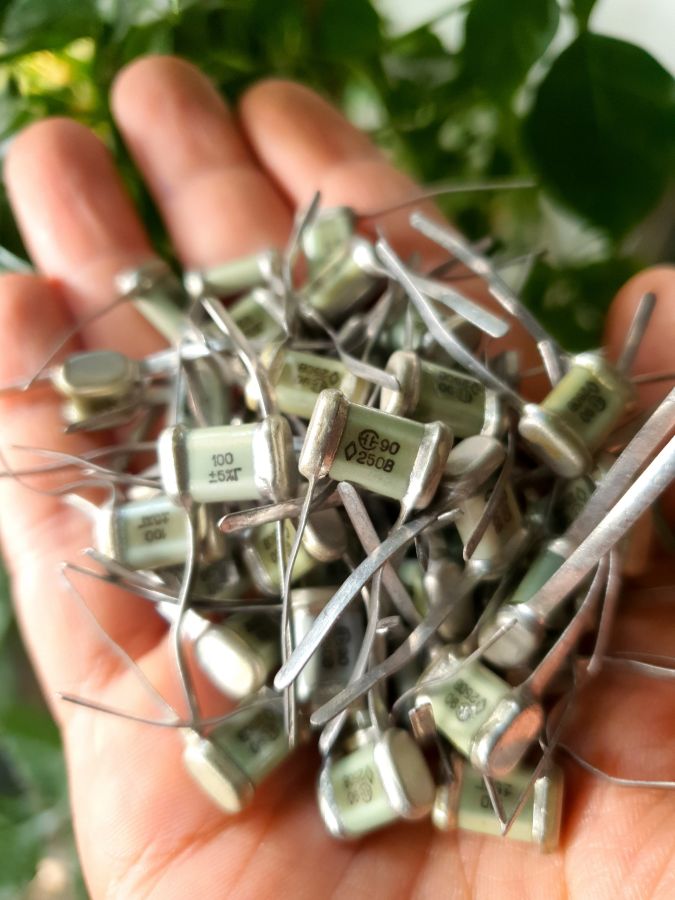

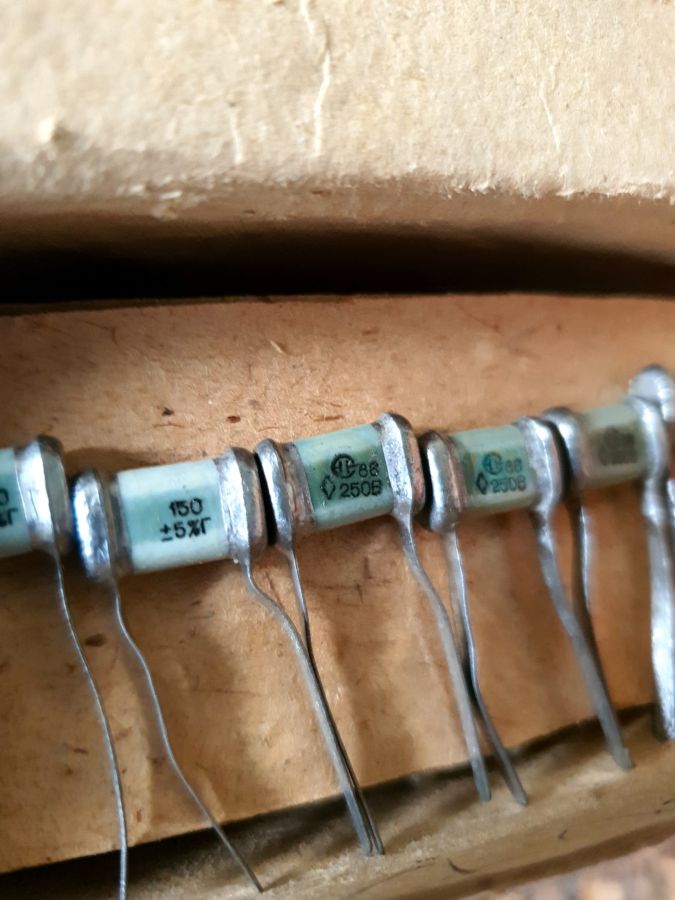

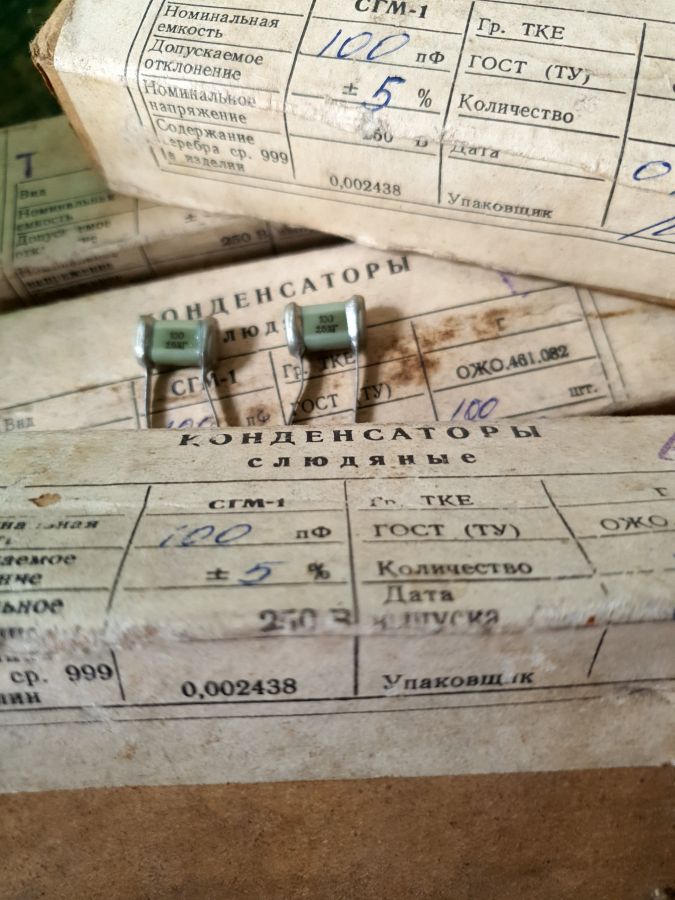

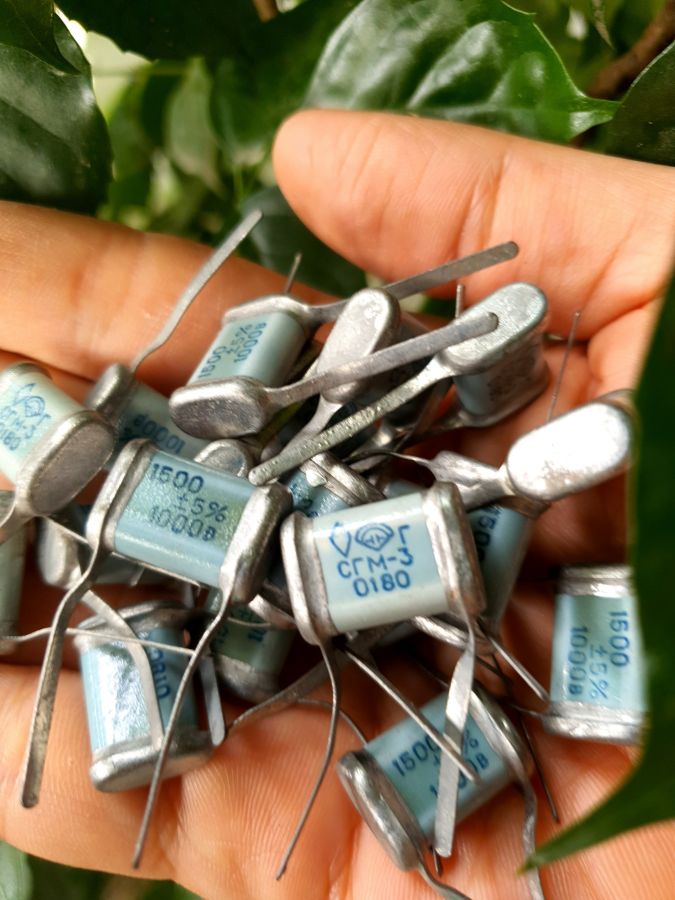

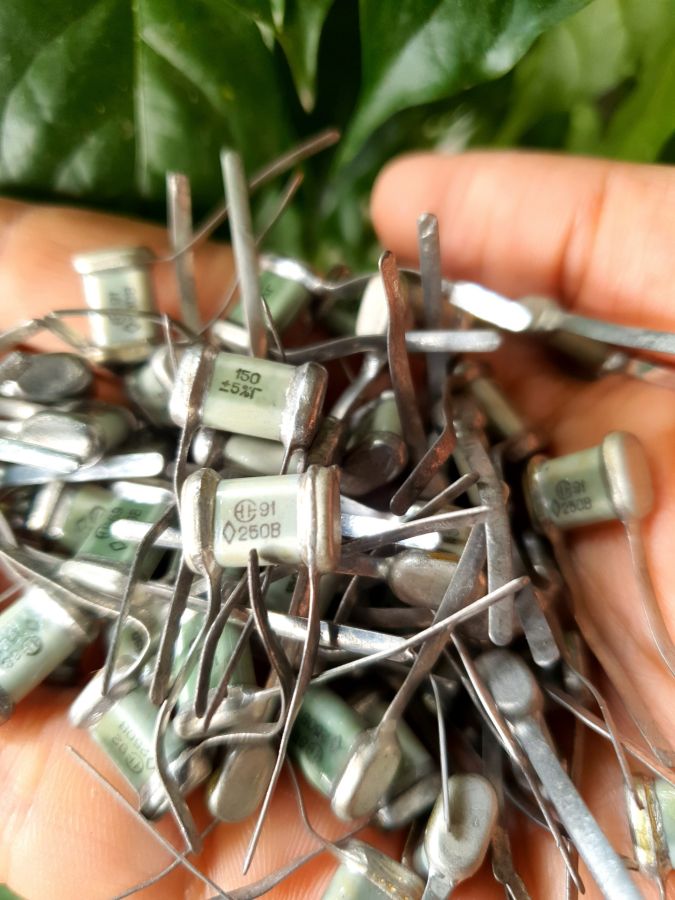

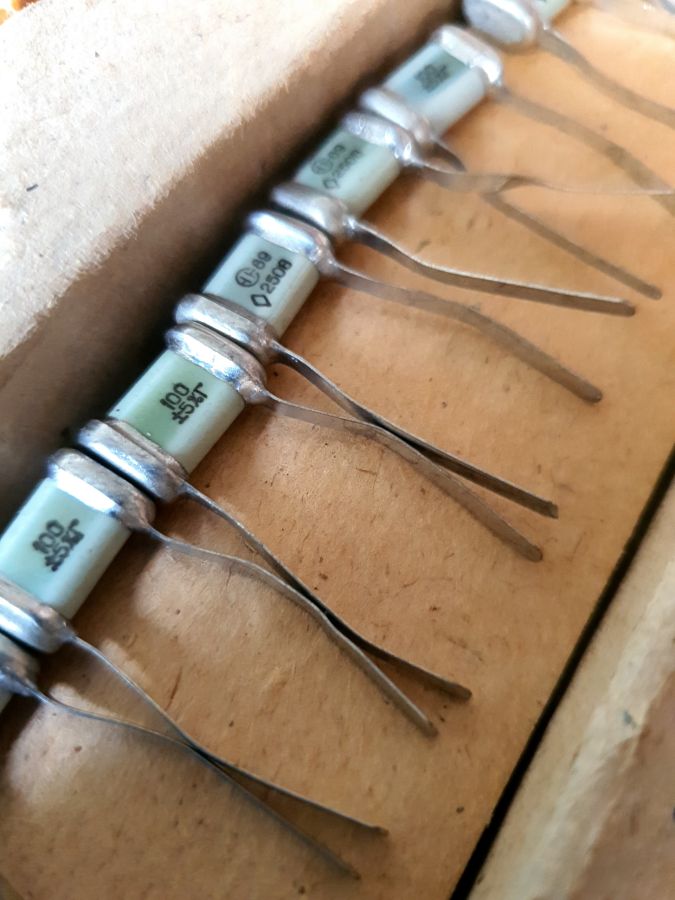

Tụ sứ bạc Liên Xô cao cấp SGM-1 [сгм-1] 100 pF; 150pF - 250v. [SGM-3 1500pF- 1000v]

Tụ điện cấu tạo loại SGM (СГМ) là điện cực bạc được đặt trên mica, được bao bọc trong một gói sứ kín. Chất lượng cách điện cao (khả năng chống rò rỉ cao, suy hao thấp ở tần số cao) cho phép sử dụng tụ điện mica ở tần số rất cao trong hầu hết các mạch vô tuyến. Khả năng chống rò rỉ của tụ điện mica cách điện có giá trị khoảng 1010 Ohms, đó là mức độ chống rò rỉ cao hơn của tụ giấy.

Tụ điện SGM được sản xuất cho điện áp danh định từ 25 đến 1500 Volt với bốn kích thước tiêu chuẩn:

- SGM-1 - 13 x 9,5 x 6 mm;

- SGM-2 - 13 x 10 x 7 mm;

- SGM-3 - 18 x 13,5 x 7,5 mm;

- SGM-4 - 18 x 22 x 9 mm.
